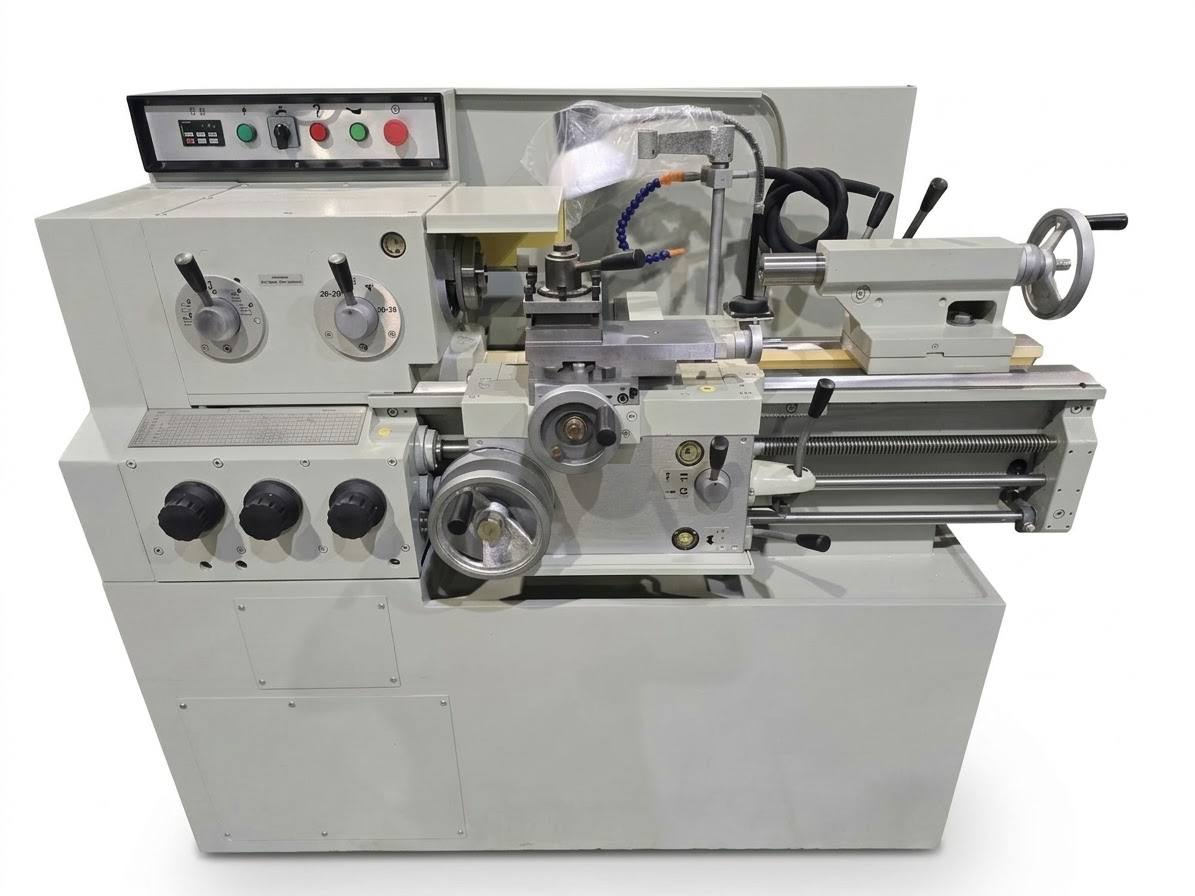

Станки 250ИТВМ в безредукторном исполнении

Назначение и область применения

Главной отличительной особенностью станков в безредукторном исполнении является изменение частоты вращения шпинделя от частотно-регулируемого электропривода в каждом из двух диапазонов – при включении в передней бабке перебора или при включении шпинделя напрямую от шкивной группы.

Данные станки имеют ряд дополнительных преимуществ, в отличии станков в стандартном исполнении:

  • плавность хода
  • простота работы и обслуживания
  • ремонтопригодность

Станки исполняются в 2-х модификациях:

Базовая модель – 250ИТВМ.01 и модель с УЦИ – 250ИТВМ.Ф1.

Технические характеристики токарно-винторезного станка 250ИТВМ

Наименование параметра 250ИТВМ.01
Основные параметры
Класс точности по ГОСТ 8-82 В
Наибольший диаметр заготовки над станиной, мм 240
Наибольший диаметр заготовки над суппортом, мм 168
Наибольшая длина заготовки (РМЦ), мм 500
Шпидель
Диаметр сквозного отверстия в шпинделе, мм 25
Наибольший диаметр прутка, мм 24
Число ступеней частот прямого вращения шпинделя
Частота прямого вращения шпинделя, об/мин 25..2500
Число ступеней частот обратного вращения шпинделя
Частота обратного вращения шпинделя, об/мин
Размер внутреннего конуса в шпинделе, М Морзе 4
Конец шпинделя по ГОСТ 12593-72 4
Подачи
Наибольшая длина хода каретки, мм 500
Число ступеней продольных подач
Пределы рабочих подач продольных, мм/об 0,01..1,8
Число ступеней поперечных подач
Пределы рабочих подач поперечных, мм/об 0,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/мин нет
Скорость быстрых перемещений суппорта, поперечных, м/мин нет
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических, мм 0,2..24
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых 24..0,5
Количество нарезаемых резьб модульных
Пределы шагов нарезаемых резьб модульных 0,2..12
Количество нарезаемых резьб питчевых нет
Пределы шагов нарезаемых резьб питчевых нет
Электрооборудование
Количество электродвигателей на станке 3
Мощность электродвигателя главного привода, кВт 5,5
Габариты и масса станка
Габариты станка (длина ширина высота), мм 1790_810_1400
Масса станка, кг 1180
